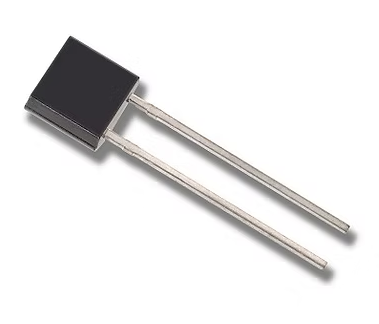

J500系列電流調節二極管Linear Integrated Systems
發布時間:2026-02-05 09:01:17 瀏覽:65
Linear Integrated Systems(LIS) 推出的 J500 系列電流調節二極管(Current Regulating Diode),屬于改進型標準產品,可替代原 Siliconix / Vishay J500 系列。


關鍵電氣參數(@25°C)
| PART | Forward Current3IF(mA) | Dynamic Impedance4Zd(MΩ) | Knee Impedance ZK(MΩ) | Limiting Voltage5VL(V) | |||||
| VF= 25V | VF= 25V | VF= 6V | IF= 0.8IF(min) | ||||||
| MIN | NOM | MAX | MIN | TYP | TYP | TYP | MAX | ||
| J500 | 0.192 | 0.24 | 0.288 | 4 | 15 | 2.5 | 0.4 | 1.2 | |
| J501 | 0.264 | 0.33 | 0.396 | 2.2 | 10 | 1.6 | 0.5 | 1.3 | |
| J502 | 0.344 | 0.43 | 0.516 | 1.5 | 7 | 1.1 | 0.6 | 1.5 | |
| J503 | 0.448 | 0.56 | 0.672 | 1.2 | 5 | 0.8 | 0.7 | 1.7 | |
| J504 | 0.6 | 0.75 | 0.9 | 0.8 | 3.5 | 0.55 | 0.8 | 1.9 | |
| J505 | 0.8 | 1 | 1.2 | 0.5 | 2... | 0.4 | 0.9 | 2.1 | |
| J506 | 1.12 | 1.4 | 1.68 | 0.33 | 1.5 | 0.25 | 1.1 | 2.5 | |
| J507 | 1.44 | 1.8 | 2.16 | 0.2 | 1 | 0.19 | 1.3 | 2.8 | |
| J508 | 1.9 | 2.4 | 2.9 | 0.2 | 0.7 | 0.13 | 1.5 | 3.1 | |
| J509 | 2.4 | 3 | 3.6 | 0.15 | 0.5 | 0.09 | 1.7 | 3.5 | |
| J510 | 2.9 | 3.6 | 4.3 | 0.15 | 0.4 | 0.07 | 1.9 | 3.9 | |
| J511 | 3.8 | 4.7 | 5.6 | 0.12 | 0.3 | 0.05 | 2.1 | 4.2 | |
產品亮點
無需偏置電壓:VGS = 0V 即可工作,簡化電路設計
寬電流范圍:0.192 mA 至 5.6 mA,覆蓋 12 個型號(J500 ~ J511)
高穩定性:動態阻抗低,電流恒定性好
耐高溫:工作結溫范圍 -55°C ~ +150°C
小封裝:TO-92 直插封裝,適合空間受限應用
極限參數
峰值工作電壓:50 V
最大功耗:350 mW(25°C)
正向電流:20 mA
反向電流:50 mA
典型應用
恒流源電路
LED 驅動
傳感器偏置
低功耗穩流模塊
立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
