RFCI RFSL8935隔離器技術規格書

發布時間：2026-01-09 09:11:00 瀏覽：129

　　RFSL8935 是一款由 RF Circulator Isolator Inc. (RFCI) 生產的連續波(CW)隔離器。主要應用于 8–16 GHz 的微波/毫米波系統。

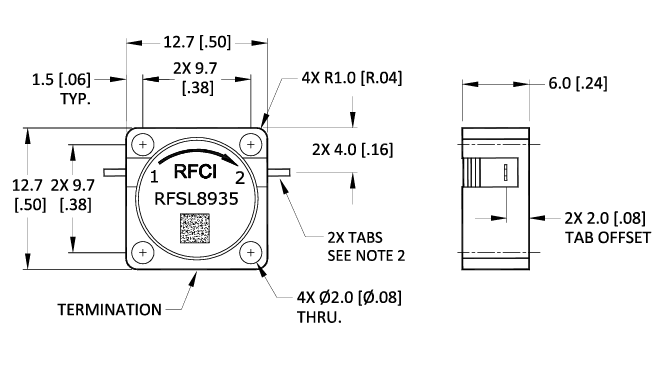

RFCI RFSL8935隔離器 RFCI RFSL8935隔離器尺寸圖

　　關鍵性能

　　? 頻率范圍：8–16 GHz

　　? 峰值/平均前向功率：250 W / 15 W;連續反向功率：5 W

　　? 插入損耗：≤0.60 dB(典型)/ 0.70 dB(最大)

　　? 隔離度：≥17 dB(典型 19 dB)

　　? 回波損耗：≥19 dB

　　? 工作溫度 –40 ~ +85 °C，儲存 –40 ~ +95 °C

　　機械規格

　　外廓尺寸：正方形底座，邊長為 12.7 mm。

　　厚度：6.0 mm。

　　安裝孔：配備 4 個直徑為 2.0 mm 的通孔，孔距為 9.7 mm。

　　接線片(Tabs)：包含 2 個接線片，尺寸為0.60W x 2.0L x 0.20T(mm)。

　　偏移量：接線片偏移距離為 2.0 mm。

　　典型應用

　　? 雷達 T/R 組件、功放、低噪放保護

　　? 測試儀器、微波開關矩陣

　　? 衛星通信、5G 小基站毫米波前端

　　使用注意

　　? 法蘭盤短時最高 +85 °C，持續高溫請降額

　　? 安裝扭矩 ≤0.3 N·m，避免陶瓷開裂

　　? 建議 PCB 預留 2×2 mm 焊盤偏移量，方便回流焊

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
