M17/151-00002半剛性同軸電纜EZ Form

發布時間：2024-07-31 09:31:31     瀏覽：1240

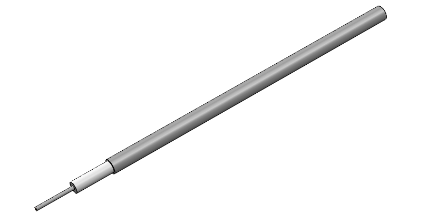

M17/151-00002半剛性同軸電纜EZ Form

　　M17/151-00002半剛性同軸電纜是由EZ Form Cable公司生產的一款高性能電纜，專為滿足高頻率和高屏蔽要求的應用場合設計。以下是該產品的詳細介紹：

　　產品特點

　　產品名稱：.047" Coaxial Cable - 50Ω MIL-DTL-17 Tin-Plated Copper

　　型號：M17/151-00002

　　導體：采用SPCW(銀鍍鍍青銅)中心導體，鍍錫銅外導體，PTFE(聚四氟乙烯)介質，標稱阻抗為50Ω。

　　詳細參數

　　尺寸

　　中心導體直徑：0.0113 英寸

　　介質直徑：0.0370 英寸

　　外導體直徑：0.0470 英寸

　　材料

　　中心導體材料：SPCW(銀鍍鍍青銅)

　　介質材料：PTFE(聚四氟乙烯)

　　外導體材料：銅

　　外導體鍍層材料：錫

　　RoHS合規：是

　　機械特性

　　最低工作溫度：-40°C

　　最高工作溫度：+100°C

　　最小彎曲半徑：0.125 英寸

　　重量：0.48 磅/100英尺

　　電氣特性

　　標稱阻抗：50.0 Ω

　　阻抗公差：±2.5Ω

　　傳播速度：69.50%

　　屏蔽效能：>165 dB

　　耐壓：2000 VRMS @ 60 Hz

　　連續工作電壓：1000 VRMS

　　最大工作頻率：20 GHz

　　衰減特性 (dB/100英尺)

　　0.5 GHz：28 dB

　　1.0 GHz：40 dB

　　3.0 GHz：70 dB

　　5.0 GHz：90 dB

　　10.0 GHz：130 dB

　　20.0 GHz：190 dB

　　功率 (W @ 20°C MAX)

　　0.5 GHz：45 W

　　1.0 GHz：32 W

　　3.0 GHz：18 W

　　5.0 GHz：13 W

　　10.0 GHz：9 W

　　20.0 GHz：6.5 W

　　M17/151-00002半剛性同軸電纜以其優質的材料和設計，確保了在高頻率下的低衰減和高屏蔽效能，適用于雷達、通信系統、測試設備等多種高要求場合。其RoHS合規性也確保了產品的環保特性。
