HI-1584低功耗CMOS雙收發器Holt

發布時間：2024-06-28 09:22:36     瀏覽：1730

　　HI-1584是一款超低功耗CMOS雙收發器，專為滿足MIL-STD-1553和MIL-STD-1760軍事標準而設計。它是DDC的BU-67401L0C0x-102收發器引腳兼容，可作為直接替代品。

HI-1584低功耗CMOS雙收發器Holt

　　在功能上，HI-1584的每條總線的發射器部分能夠獲取互補的CMOS/TTL Manchester II雙相數據，并將其轉換為差分電壓，以便驅動總線隔離變壓器。每個發射器還提供了單獨的抑制邏輯控制信號。接收器部分則負責將1553總線的兩相數據轉換為互補的CMOS/TTL數據，以便輸入曼徹斯特解碼器。每個接收器都有一個單獨的使能輸入，可以強制接收器輸出進入邏輯“0”總線空閑狀態。

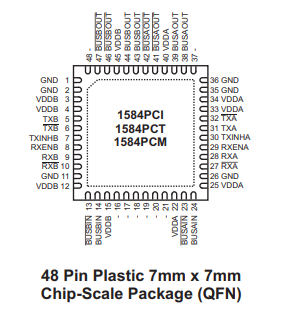

　　HI-1584的一個重要特性是其保證的最小變壓器耦合輸出電壓為20Vp-p，這使得它非常適合MIL-STD-1760應用。該器件采用緊湊的48引腳塑料7 x 7mm QFN封裝，帶有裸露的散熱器焊盤，可以焊接到PCB接地層以實現最佳散熱。HI-1584的工作溫度范圍廣泛，工業溫度范圍為-40°C至+85°C，擴展溫度范圍為-55°C至+125°C，并且可以選擇在擴展溫度范圍內進行老化。

　　該器件的特征包括符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A標準，3.3V單電源供電，小尺寸的7mm x 7mm 48引腳塑料芯片級封裝，以及最大功耗小于0.5W。

　　HI-1584的應用領域廣泛，包括MIL-STD-1553接口、智能彈藥、門店管理、傳感器接口、儀表和測試設備等。

型號：

Part#Package
Description		Temp Range
Flow		Moisture
Sensitivity
Leve
RoHS
Compliant

HI-1584PCIF
48 Pin Plastic
7mmx7mm Chip-
Scale Package
(QFN)
-40℃to +85℃
I
3
Yes

HI-1584PCMF
48 Pin Plastic
7mm x7mm Chip-
Scale Package
(QFN)
-55℃ to+125℃
M
3		Yes

HI-1584PCTF
48 Pin Plastic
7mm x7mm Chip-
Scale Package
(QFN)
-55℃ to+125℃
T
3
Yes
