Vishay威世VS-FC270SA20功率MOSFET模塊
發布時間:2023-12-29 10:05:43 瀏覽:1656

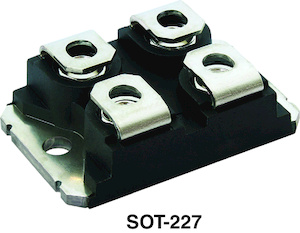

Vishay的新型功率MOSFET模塊配置為單個開關和斬波器,是高效管理低壓功率轉換器中非常大電流的理想選擇。該模塊采用SOT-227封裝,具有n溝道mosfet,額定電壓為100 V至500 V,額定電流為40 A至435 A。Vishay威世VS-FC270SA20是一款270A功率MOSFET模塊,主要特征如下:
?id = 287a, tc = 25°c
?ThunderFET功率MOSFET
?減少開關和傳導損耗
?最高175°C結溫
?UL認證文件E78996
?材料分類:用于符合性的定義

應用:
?DC/DC轉換
?電機驅動開關
?DC/AC逆變器
?電源
—不間斷電源
—交流/直流開關電源
-太陽能微型逆變器
相關產品:
| Series | ID (A) | TC (°C) | VDSS (V) | RDS(on) (mΩ) | EAS (mJ) | IAR (A) | TJ (°C) | Package | Circuit Configuration |
|---|---|---|---|---|---|---|---|---|---|
VS-ETY020P120F | 26 | 80 | 1200 | 71 | 175 | EMIPAK 2B | Full bridge inverter | ||
VS-FA40SA50LC | 29 | 90 | 500 | 106 | 400 | 13 | -55 to +150 | SOT-227 | Single switch |

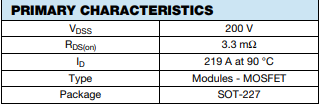

VS-FC270SA20 | 219 | 90 | 200 | 3.3 | 650 | 180 | -55 to +175 | SOT-227 | Single switch |
VS-FC420SA10 | 330 | 90 | 100 | 1.3 | 11 500 | 48 | -55 to +175 | SOT-227 | Single switch |
VS-FC420SA15 | 300 | 90 | 150 | 1.93 | 720 | 120 | -55 to +175 | SOT-227 | Single switch |
