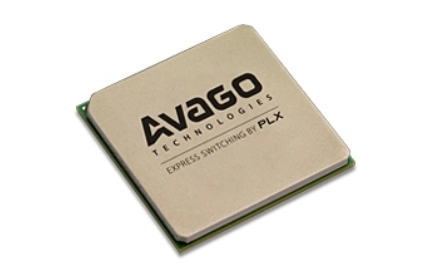

PEX8733 PCIe交換機Broadcom

發布時間：2023-07-03 16:55:49 瀏覽：2379

Broadcom的PEX8733設備提供多服務器PCI Express交換功能，使用戶通過可擴展性的、高帶寬、無堵塞互連將數臺主機連接到這些各自端點，以連接上各種應用系統，包括服務器、存儲、通信和圖型平臺。PEX8733特別適合扇出、聚合和點到點流量模式。

多服務器系統架構

PEX8733使用了PLX通過現場試驗的PEX8732PCIe交換機結構，用戶可以采用傳統的單主機模式或多主機模式配備設備，最多能配備4個11的主機端口（一個活動和一個備份）或N+1（N個活動和備份）服務器故障轉換。這一超強的結構增強使用戶可以搭建根據PCIe的系統來保障高可用性、故障轉換、冗余或集群系統。

高性能和低數據幀延遲

PEX8733結構兼容分組直通，最大延遲132ns（x8到x8）這與大的包存儲空間無關、靈活性通用型緩沖器/FC信用池和無堵塞內部交換機系統架構相結合為服務器和交換機結構等需要高性能應用提供所有的端口的全速率。低延遲使應用系統可以實現高吞吐量和高性能。除去低延遲之外，PEX8733還具備高至2048字節數的數據幀有效載荷，使用戶可以實現更高的吞吐量。

集成DMA引擎

PEX8733具備多功能以及強大的內嵌DMA引擎。DMA引擎減少了在系統之間移動數據的負擔，使處理器能夠?qū)嵭杏嬎闳蝿?wù)。四個DMA通道能夠支持連接上交換機的所有端口/o設備之間的高數據傳輸速率。此外，PEX8733中的DMA引擎能通過提供額外DMA通道來填補處理器中的DMA引擎，從而獲得更多的性能。

數據完整性

PEX8733提供端到端CRC（ECRC）保護和毒位兼容，從而實現需求端到端數據完整性的設計。當數據幀通過交換機時，PLX還具備內部數據線路上的數據線路奇偶校驗和存儲空間（RAM）糾錯電路。

靈活的配置

PEX8733的18個端口能夠配備為通道寬度為x1、x2、x4、x8或x16。靈活性緩沖區分配，再加上設備靈活性數據幀流量監控，能夠最大程度地提高下行流量大于上行流量的應用吞吐量。任何端口都能被確定為上行端口，而且可以動態調整。
